有限元优化设计
泥浆泵壳体采用有限元设计优化，结构更加优化，强度更可靠。
严格的生产过程控制
高压泵件毛坯采用UT（超声波探伤）/MT（磁粉探伤）等无损探伤检验验收，保证了零件的可靠性和安全性。
缸套、活塞更换方便
介杆、活塞杆、缸套采用卡箍连接，可靠连接的同时，更换缸套比螺纹连接的要简单的多。
阀与阀座更换方便
L型的液缸布置，排出缸与吸入缸阀与阀座可单独操作，易损件更换更为方便且快速
排量大，压力高，适用范围广
设计工作压力52MPa，最大排量5212升/分钟。可以满足陆地和海洋深井钻井工艺对高压力、大排量泥浆泵的需要。
流量均匀平稳、压力波动小、振动小
五缸泵曲柄互成72°有五条流量正弦曲线，流量叠加后不均匀度小，压力波动小，振动小。
尺寸紧凑，运输方便
通过优化结构设计，使泵体尺寸紧凑，减少过度超限，满足道路运输通过性要求。
可同时供应公、英制缸套活塞
缸套和活塞的规格分公制和英制两种，满足国内和国外不同客户的要求。

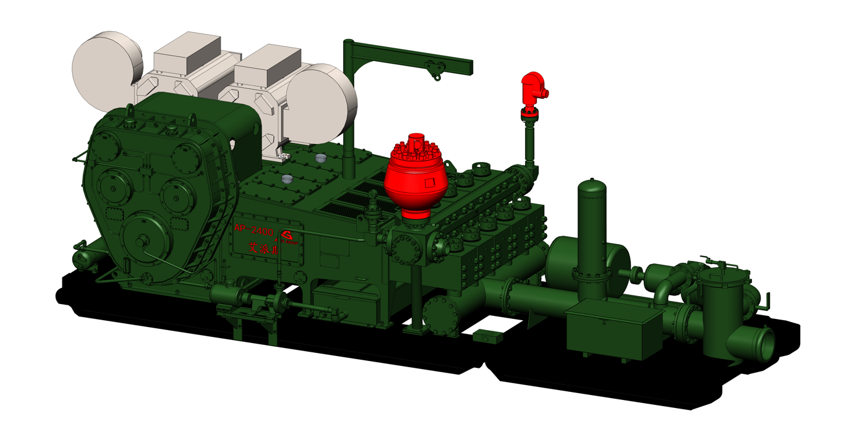

| P2400泥浆泵主要技术参数 | |
|---|---|
| 型号 | P-2400 |
| 额定输入功率 | 1790kW（2400HP） |
| 额定输出功率 | 1611kW（2160HP） |
| 额定冲次 | 120 SPM |
| 活塞冲程 | 304.8mm（14”） |
| 齿轮传动比 | 4.433 |
| 齿轮轴额定转速 | 532 SPM |
| 最高工作压力 | 51.7MPa（7500PSI） |
| 液缸试验压力 | 77.55MPa（11250PSI） |
| 阀规格 | API 7# |
| 最大缸套直径 | Metric 190mm/ Imperial 7.5” |
| 吸入管直径 | 305mm（12”） |
| 排出口直径 | 104mm（4.09”） |
| 主泵外形尺寸（长×宽×高） | 5100×4300×2850mm |
| 重量（含五通、空气包、喷淋泵） | 42000kg |
| P-2400钻井泥浆泵排量与压力关系表（公制缸套） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 缸套直径(mm） | 190 | 180 | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | ||
| 排出压力（MPa） | 14.3 | 16 | 17.9 | 20.2 | 23 | 26.4 | 30.6 | 35.9 | 42.7 | 51.7 | ||
| 冲次（冲/分） | 输入功率（千瓦/马力） | 输出功率（千瓦/马力） | 排量（ 升/分） | |||||||||
| 120 | 1790/2400 | 1611/2160 | 5186 | 4652 | 4153 | 3676 | 3233 | 2816 | 2426 | 2067 | 1738 | 1435 |
| 100 | 1492/2000 | 1343/1800 | 4323 | 3876 | 3460 | 3062 | 2695 | 2347 | 2021 | 1722 | 1450 | 1196 |
| 80 | 1193/1600 | 1074/1440 | 3456 | 3100 | 2767 | 2449 | 2154 | 1878 | 1616 | 1378 | 1158 | 958 |
| 60 | 895/1200 | 806/1080 | 2593 | 2328 | 2078 | 1840 | 1616 | 1408 | 1215 | 1033 | 871 | 719 |
| 每冲排量 （升） | 43.2 | 38.6 | 34.7 | 30.7 | 26.9 | 23.5 | 20.1 | 17.4 | 14.4 | 12.1 | ||
| P-2400钻井泥浆泵排量与压力关系表（英制缸套） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 缸套直径(in) | 7.5 | 7 | 6.5 | 6 | 5.5 | 5 | 4.5 | 4 | ||
| 排出压力(PSI) | 2133 | 2449 | 2840 | 3333 | 3967 | 4800 | 5926 | 7500 | ||
| 冲次(冲/分) | 输入功率(马力) | 输出功率(马力) | 排量（加仑/分） | |||||||
| 120 | 1790/2400 | 1611/2160 | 1377 | 1200 | 1034 | 881 | 741 | 612 | 496 | 392 |
| 100 | 1492/2000 | 1343/1800 | 1148 | 1000 | 862 | 734 | 618 | 510 | 413 | 327 |
| 80 | 1193/1600 | 1074/1440 | 918 | 800 | 689 | 587 | 494 | 408 | 331 | 261 |
| 60 | 895/1200 | 806/1080 | 689 | 600 | 517 | 441 | 371 | 306 | 248 | 196 |
| 每冲排量（加仑） | 11.5 | 10 | 8.6 | 7.3 | 6.2 | 5.1 | 4.1 | 3.3 | ||
